DIN Rail inputmodule (8 of 16 ingangen)
- DIN-rail module waarop 8 of 16 potentiaalvrije ingangen kunnen aangesloten worden.
- bepaal via de Qbus software welke ingang welke functie moet hebben
Op deze DIN-rail module kunnen 8 of 16 potentiaalvrije ingangen aangesloten worden. Via de Qbus configuratie software kan bepaald worden welke functie elke ingang moet hebben - schakelaar, druktoets, normaal open of normaal gesloten.
Veelgestelde vragen
-
Hoe leest men een bestaande configuratie uit?
Naargelang het type controller is dit een totaal andere procedure.
- Voor de CTD controllers gaat dit als volgt:
In de SMIII via “Bestand” of “Hulpprogramma’s/Setup/SD-kaart” klik je op “Herstel QDB van SD”.
Na de bevestiging kies je de naam en locatie waar het bestand moet bewaard worden. De gezipte QDB file wordt dan uit de SD kaart van de CTD gelezen en bewaard. Bij een positief antwoord op de vraag “Unzip en open restored QDB?” zijn alle gegevens dan onmiddellijk beschikbaar. Indien de gegevens waarmee je nog bezig was niet verstuurd of bewaard werden, dan krijg je eerst nog wel een melding om dit alsnog te doen.
- Voor een CTL controller volg je volgende procedure:
Omdat deze controller nog niet voorzien is van een groot geheugen, kunnen slechts beperkte gegevens gerecupereerd worden. O.a. de namen zijn afgekort op 12 karakters en serienummers zitten nergens gestockeerd.
Een eerste stap is dus via de SMII het intypen van ALLE serienummers via “Bestand/Modules”. Deze 6-cijferige serienummers zijn op elke module (DIN-rail, schakelaar, detector, …) terug te vinden. Voor de SWC0x schakelaars werd er wel een extra mogelijkheid voorzien om deze via “Zoek naar modules” hun serienummer te laten uitsturen.
Wanneer je daarna op de ‘pijl naar beneden’ klikt, kan je al deze beperkte gegevens uitlezen.
-
Gebruik steeds de meest recente software voor configuratie.
Het is steeds aan te raden de meest recente versie te gebruiken. Hierin worden steeds de nieuwste modules ondersteund en werden ook alle gekende bugs opgelost.
Indien je bvb een serienummer intypt en de juiste module info verschijnt niet, dan zal je vermoedelijk niet met de meest recente software werken.
Een nieuwere versie zal steeds de oudere files (.QDB) kunnen openen, zonder gegevensverlies.
De nieuwste System Manager software, bijhorende handleiding en versiebeheer vind je in het kenniscentrum.
-
Bij het uploaden van de gegevens geeft een module steeds Err.255 (Module not found)
Indien er bij het programmeren of verifiëren van een module Err.255 verschijnt, dan kan dit verschillende oorzaken hebben:
Controleer in de eerste plaats of het serienummer correct werd ingetypt zoals weergegeven op het stickertje op de module of op het doosje. Een serienummer bestaat steeds uit 6 cijfers of uit 10 hexadecimale tekens (bvb. 0006B01ADE) waarvan de 4 eerste het moduletype bepalen.
Voer een test uit via “Hulpprogramma’s/Communicatie Check”. Typ hier de laatste 6 cijfers van het serienummer in en klik op “Start Module Test”. Bij perfecte communicatie met deze module moet je een mooi vlakke lijn op 100% te zien krijgen. Indien je een vlakke lage lijn ziet, dan is er nooit communicatie. Indien de lijn gepulseerd is, dan is er slechte communicatie. Controleer dan of de busspanning (+/- 14V) nog correct toekomt op de module of controleer de bekabeling. Probeer de communicatie met de module eens rechtstreeks aan de controller met 2 korte busdraadjes (zonder enige andere aangesloten module) alvorens deze via onze RMA procedure terug te sturen.
Een aantal modules kunnen hun serienummer uitsturen:
- Alle SWC varianten kan je zoeken via “Bestand/Modules/Zoek naar modules”. Na het klikken op “Start zoeken” zullen alle aangesloten schakelaars blauw knipperen. Bij het drukken op een willekeurige toets op de schakelaar, zal deze zijn serienummer doorsturen.
- Alle modules met een serienummer met 10 tekens kunnen we uitlezen via “Hulpprogramma’s/Communicatie Check” indien 1 en slechts 1 module van dit nieuwe type op de bus is aangesloten, door als serienummer “FFFFFF” in te geven.
Technische info voor installateurs
-
Functiebeschrijving
Op de INP08 kunnen 8 optisch gescheiden potentiaalvrije contacten aangesloten worden. Op de INP16 kunnen 16 optisch gescheiden potentiaalvrije contacten aangesloten worden. De maximale lengte van de kabel waarmee de contacten aan de INP08 verbonden worden is 200 meter.
Een INP08 kan 8 uitgangen, 8 sferen of 8 x 16 sferen (via de sequencer functie) aansturen.
Een INP16 kan 16 uitgangen, 16 sferen of 16 x 16 sferen (via de sequencer functie) aansturen.
De LEDs die op een INP8 of INP16 staan geven de status van de ingang aan: wanneer het geconnecteerd contact open staat, is de LED uit, wanneer het geconnecteerd contact gesloten is staat de LED aan.
Een INP8 en INP16 hebben een 230Vac 50Hz voeding die de interne electronica voedt. Een tweepolige automatische zekering van maximum 6A moet op de modulevoeding aangesloten worden.
Elke module heeft een uniek serienummer (6 cijfers). Op basis van dit serienummer kan de module geprogrammeerd worden via de Qbus software.
-
Technische gegevens
ALGEMENE SPECIFICATIES :
- Voeding : 230Vac +-10%, 50Hz - maximum bescherming 6A/2P
- Doorslagspanning : getest op 3 kVac
- Typisch verbruik: 2,3 VA maximum
- Omgevingstemperatuur :
Operationele temperatuur: 10°C tot 50°C
Temperatuur in stockageruimte: -10°C to 60°C
- Maximale vochtigheidsgraad : 93%, geen condensatie
- Busbelasting : 10mA bij nominale spanning 13,8V.
- Interne zekering: 500mAT enkele fase.
- Maximale installatiehoogte : 2.000 meter.
INGANGEN:
- IN1-IN16: 16 potentiaalvrije contacten.
- Ingangssignaal-vertraging :
- bij sluiten van contact : max 100ms
- bij openen van contact: max 100ms
- Ingangsfunctie:druktoets, normaal open, normaal gesloten, schakelaar: toegewezen via System Manager.
FYSISCHE SPECIFICATIES
- Behuizing: Plastiek, zelfdovend in overeenstemming met UL94-V0
- Beschermingsgraad : IP20, EN60529
- Installatie : snelle installatie op DIN-RAIL, breedte 6 modules
- Dimensies (HxBxL) : 62mm x 89mm x 107mm
- Gewicht: ongeveer 0,280 kg
ELEKTRISCHE BEVEILIGING
- Bus: 13,8VDC laagspanning.
- In overeenstemming met EN60950 – 1 : 2006
- Doorslagspanning : module is getest en goedgekeurd op 3kVac. (50 Hz, 1 min)
- Niet-toxisch, in overeenstemming met WEEE/RoHS
CE
- Qbus verklaart dat dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen.
- De EU-conformiteitsverklaring kan geraadpleegd worden op onze website www.qbus.be.
-
Dimensionering
INP08
![INP08 Dimensionering]()
INP16
![INP16 Dimensionering]()
-
Verklaring symbolen
![Symbool Dubbele isollatie]()
Apparatuur waarbij de bescherming tegen het risico van elektrisch contact niet alleen gebaseerd is op basisisolatie, maar ook op aanvullende bescherming zoals dubbele isolatie of versterkte isolatie. Er is geen mogelijkheid tot aarding.
![Symbool Gevaar Aandachtig lezen]()
Voordat u het apparaat aansluit, is het verplicht om de handleiding van het betreffende product te lezen. ISO7000-0434
![Symbool Gevaarlijke spanning]()
Netaansluiting (230V) op de voedingsconnector. IEC 60417-5036
![Symbool CE]()
CE-conformiteit. Alle conformiteitsverklaringen zijn verkrijgbaar op aanvraag.
-
Garantiebepaling
2 jaar vanaf leverdatum. De garantie geldt niet langer indien de module geopend werd! De garantieperiode wordt met 2 jaar verlengd indien deze werd geplaatst door een erkende Qbus installateur.
Bij defecten dient Qbus support gecontacteerd te worden door een erkende installateur. Na registratie bij Qbus support, kan de defecte module met een beschrijving van het defect, vrij van zegel verstuurd worden naar onze Qbus support.
Contactgegevens:
Qbus NV
Joseph Cardijnstraat 19
B-9420 Erpe-Mere
Tel: +32 (0)53 60 72 10
Fax: +32 (0)53 60 72 19
Email: support@qbus.be
Algemeen
-
Veiligheidsvoorschriften
Lees de volledige handleiding vooraleer de module te installeren en het system te activeren.
OPGELET
- De module moet geïnstalleerd, opgestart en onderhouden worden door een erkende elektrische installateur in overeenstemming met de geldende legale voorschriften van het land.
- Deze module is alleen geschikt voor DIN-rail installatie EN50022. De module moet geïnstalleerd worden in een brandvrije, gesloten verdeelkast met ventilatieroosters.
- Vooraleer aan de INP08 te werken moet de spanning afgezet worden
- Connecteer nooit AC of DC stroom aan een potentiaalvrije ingang. Dit zal de ingangsmodule beschadigen.
- De module mag niet geopend worden. De garantie vervalt indien de module geopend wordt!
Installeren en bekabelen
-
Plaatsing
Klik de module op een DIN-rail DIN EN50022.
-
Voeding
OPGELET : ONDERBREEK DE STROOMVOORZIENING NAAR DE MODULE VOORALEER AAN DE MODULE TE WERKEN!
Een tweepolige automatische zekering van maximum 6A moet op de modulevoeding van 230Vac aangesloten worden. Doorsnede van de geleider: maximum 1,5mm².Verwijder ongeveer 7mm isolatie van de geleider en schroef de geleider in de connector L-N.
-
SA-ingangen
Connecteer de ingangen zoals weergegeven op het aansluitschema. Verwijder ongeveer 7mm isolatie van de kabel en duw de kabel in de terminals IN1-IN8. De maximum dikte van de draad is 1,5 mm².
-
BUS-aansluiting
Gebruik de groene afgeschermde EIB-kabel als de aanbevolen kabel wanneer de geleiders per 2 samen worden getorst om een sectie van minimaal 2 x 1 mm² te verkrijgen. Je mag een kwalitatief gelijkwaardige kabel gebruiken. De afscherming van de buskabel moet, en mag slechts, aan één uiteinde aangesloten worden op de algemene aarding van het gebouw.
Aansluitschema
-
Met Qbus Controller
INP08
![P49 INP08]()
INP16
![P52 INP16]()
Wat het programmeren betreft, is er niet veel verschil tussen INP02, INP04, INP08 en INP16; het enige verschil is het aantal potentiaalvrije schakelaars dat fysiek kan worden aangesloten op de INGANGsmodules. INP04 biedt capaciteit voor 4 potentiaalvrije schakelaars, INP08 voor 8 en INP16 voor 16.
Het andere verschil, op het vlak van de programmering, is dat de oudere INP16 2 serienummers heeft. Het eerste serienummer heeft betrekking op de ingangen 1 tot 8. Het tweede serienummer heeft betrekking op de ingangen 9 tot 16.

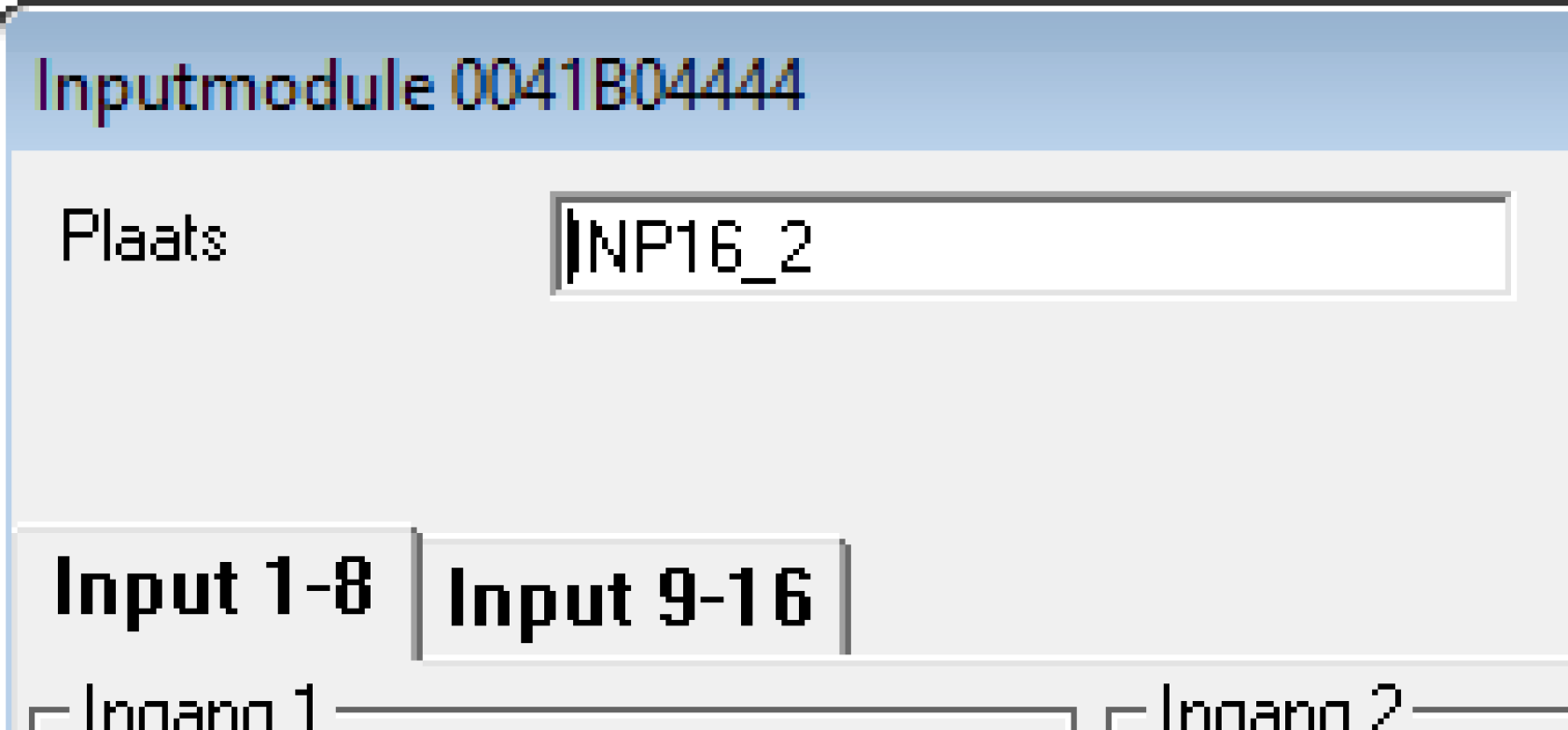

Nieuwe INP16-modules (type 0041) hebben 1 serienummer (startend met B, C, D, E of F). De 16 ingangen kunnen via 2 tabbladen van 8 ingangen geconfigureerd worden:
De ingangscontacten kunnen met de system manager worden geselecteerd en ingesteld zoals hierna wordt aangegeven.
- Druktoets = wanneer u een druktoets op de ingang aansluit (normaal geopend activeert alleen kortstondig de status wanneer hij wordt ingedrukt)
- Normaal geopend = contact dat geopend is wanneer het niet bekrachtigd wordt (voor lange contacten - zie lager)
- Normaal gesloten = contact dat gesloten is wanneer het niet bekrachtigd wordt (voor lange contacten - zie lager)
- Schakelaar = wanneer u een schakelaar aansluit op de ingang (2 standen – aan & uit).
OPGELET: Gebruik altijd Normaal Geopend of Normaal Gesloten voor het aansluiten van ingangen die lange contacten geven (bv. magneetcontact voor venster, bewegingsdetector, rookdetector, ...). Deze ingangen behouden voor een langere periode dezelfde status en activeren de I/O alleen wanneer die status verandert. Als u "druktoets" gebruikt voor die ingangen, stuurt de bus ononderbroken de status naar de controller, wat een slechte communicatie tot gevolg heeft. Gebruik alleen druktoetsen voor korte contacten (= gewone druktoetsen).
Dezelfde I/O’s die door INP0x kunnen worden geactiveerd zijn ook toepasselijk voor INP08 en INP16 modules. De I/O’s kunnen ook vanuit de system manager geactiveerd worden door middel van de toets Test, en de momentane status kan geraadpleegd worden door de toets "Lees stand" in te drukken.
