QWE-INP04/bat

Qbus draadloze Easywave inputmodule op batterij

Betrouwbare draadloze communicatie tussen Qbus systeem via het Easywave-protocol
Ondersteunt tot 4 druktoetsen of 2 schakelaars
Volledig draadloos en batterij-gevoed
Past moeiteloos achter bestaande wandcontactdozen of inbouwdozen.
Geen kap- of breekwerk nodig
Maak van standaard schakelaars intelligente Qbus-bedieningen

Technische info

Dit product is ideaal om zonder kap- of breekwerk bestaande schakelaars of druktoetsen volledig draadloos te maken en om te bouwen naar intelligente schakelaars of druktoetsen die Qbus-bedieningen uitvoeren. De QWE INP04/bat is een batterij-gevoede draadloze zender die tot 4 potentiaal-vrije contacten heeft. Op de QWE INP04/bat kan je tot 4 druktoetsen of tot 2 schakelaars connecteren.

Veelgestelde vragen

Hoe leest men een bestaande configuratie uit?
Naargelang het type controller is dit een totaal andere procedure.
Voor de CTD controllers gaat dit als volgt:
In de SMIII via “Bestand” of “Hulpprogramma’s/Setup/SD-kaart” klik je op “Herstel QDB van SD”.
Na de bevestiging kies je de naam en locatie waar het bestand moet bewaard worden. De gezipte QDB file wordt dan uit de SD kaart van de CTD gelezen en bewaard. Bij een positief antwoord op de vraag “Unzip en open restored QDB?” zijn alle gegevens dan onmiddellijk beschikbaar. Indien de gegevens waarmee je nog bezig was niet verstuurd of bewaard werden, dan krijg je eerst nog wel een melding om dit alsnog te doen.

Voor een CTL controller volg je volgende procedure:
Omdat deze controller nog niet voorzien is van een groot geheugen, kunnen slechts beperkte gegevens gerecupereerd worden. O.a. de namen zijn afgekort op 12 karakters en serienummers zitten nergens gestockeerd.
Een eerste stap is dus via de SMII het intypen van ALLE serienummers via “Bestand/Modules”. Deze 6-cijferige serienummers zijn op elke module (DIN-rail, schakelaar, detector, …) terug te vinden. Voor de SWC0x schakelaars werd er wel een extra mogelijkheid voorzien om deze via “Zoek naar modules” hun serienummer te laten uitsturen.
Wanneer je daarna op de ‘pijl naar beneden’ klikt, kan je al deze beperkte gegevens uitlezen.
Gebruik steeds de meest recente software voor configuratie.

Het is steeds aan te raden de meest recente versie te gebruiken. Hierin worden steeds de nieuwste modules ondersteund en werden ook alle gekende bugs opgelost.
Indien je bvb een serienummer intypt en de juiste module info verschijnt niet, dan zal je vermoedelijk niet met de meest recente software werken.
Een nieuwere versie zal steeds de oudere files (.QDB) kunnen openen, zonder gegevensverlies.
De nieuwste System Manager software, bijhorende handleiding en versiebeheer vind je in het kenniscentrum.

Technische info voor installateurs

Functiebeschrijving

De QWE INP04/bat is een batterij-gevoede draadloze zender die tot 4 potentiaal-vrije contacten heeft.
Op de QWE INP04/bat kan je tot 4 druktoetsen of tot 2 schakelaars connecteren.
Dit product is ideaal om bestaande schakelaars of druktoetsen om te bouwen naar intelligente schakelaars of druktoetsen die Qbus-bedieningen uitvoeren ( configureerbaar met System Manager III ) en dit zonder kap- of breekwerk.
Technische gegevens
Algemene specificaties
Voeding: 1x 3V batterij, CR2032
Stroom verbruik bij zenden: 12 mA
Stroomverbruik in normale toestand:
Druktoets: 2.5µA
Schakelaar: 5µA
Uitgestraald vermogen: 0,47mW
Modulatie codering: FSK
Draadloos protocol: Easywave A/B
Bereik: vrij veld: 150m; gebouwen: 30m
Omgevingstemperatuur: -20°C tot 60°C
Maximale vochtigheid: 93%, geen condensatie
Maximale installatiehoogte: 2.000 meter
Fysische specificaties
Beschermingsgraad: IP20, EN60529
Afmetingen zender: 37x30x10mm
Gewicht zender: ongeveer 12g
CE Markering
Qbus verklaart dat dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen.
De EU-conformiteitsverklaring kan geraadpleegd worden op onze website www.qbus.be.
Verklaring symbolen

Apparatuur waarbij de bescherming tegen het risico van elektrisch contact niet alleen gebaseerd is op basisisolatie, maar ook op aanvullende bescherming zoals dubbele isolatie of versterkte isolatie. Er is geen mogelijkheid tot aarding.

Voordat u het apparaat aansluit, is het verplicht om de handleiding van het betreffende product te lezen. ISO7000-0434

Netaansluiting (230V) op de voedingsconnector. IEC 60417-5036

CE-conformiteit. Alle conformiteitsverklaringen zijn verkrijgbaar op aanvraag.
Garantiebepaling

Standaard Garantieperiode : 2 jaar vanaf leverdatum.
De garantie geldt niet langer indien de module geopend werd!
Defecte modules moeten vrij van zegel opgestuurd worden met een beschrijving van het defect naar onze servicedienst:
QBUS N.V.
Joseph Cardijnstraat 19
9420 Erpe-Mere
Belgium
T +32 53 60 72 10
F +32 53 60 72 19
Email: support@qbus.be

Algemeen

Veiligheidsvoorschriften
Lees de volledige handleiding vooraleer de module te installeren en het systeem te activeren.
OPGELET
Het apparaat moet worden gemonteerd en in bedrijf gesteld door een bevoegd elektricien in overeenstemming met de land specifieke voorschriften.
Het apparaat mag niet worden geopend anders dan wat beschreven is voor het vervangen van de batterij. De garantiebepaling is ongeldig als de module is geopend.
Houd batterijen uit de buurt van kinderen.

Installeren en bekabelen

Plaatsing

wandcontactdozen of inbouwdozen
Batterij controleren
De batterij spanning wordt door de module nagekeken telkens:
De status van het contact wijzigt (versturen van de nieuwe status)
Minstens 1x elke 24 uur na een bediening.
Van zodra de batterijstatus als zwak wordt aanschouwd, wordt een signaal “Battery Low” verstuurd, minstens 1x elke 4 uur.
Eens de batterij leeg is, zal de rode LED 3x kort blinken met een interval van 20 seconden en zal het te-lage-spanning telegram automatisch verstuurd worden. Het is aangewezen om op dit moment de batterij te vervangen. (zie “Vervangen van de batterij”)
Als de spanning verder daalt, zal de module zichzelf uitschakelen en worden er verder geen statuswijzigingen meer gestuurd.
Vervangen van de batterij
Open de behuizing.
Haal de batterij uit de houder en vervang deze door de nieuwe batterij. Gebruik enkel batterijen van het type CR2032. Zorg ervoor dat de positieve pool zichtbaar is aan de bovenkant!
Klik de behuizing opnieuw dicht.
Indien u de bekabeling hebt losgemaakt, controleer opnieuw de aansluiting.
Merk op: De koppeling van de module met de QWI/EW blijft behouden, u hoeft hiervoor geen verdere stappen te ondernemen.
Probleem oplossen
Als de ontvanger niet reageert op deze module:
Controleer de status van de batterij.
Controleer of de draadloze connectie in de installatie niet verstoord wordt tussen deze module en de QWI/EW.
Controleer de configuratie van de QWI/EW en of de link met deze module nog actief is.
Controleer of andere draadloze toestellen met dezelfde frequentie of die in de directe buurt hiervan werken de werking van dit product niet verstoren.

Qbus System Manager III Handleiding Update 04 2025 1 pdf image 493

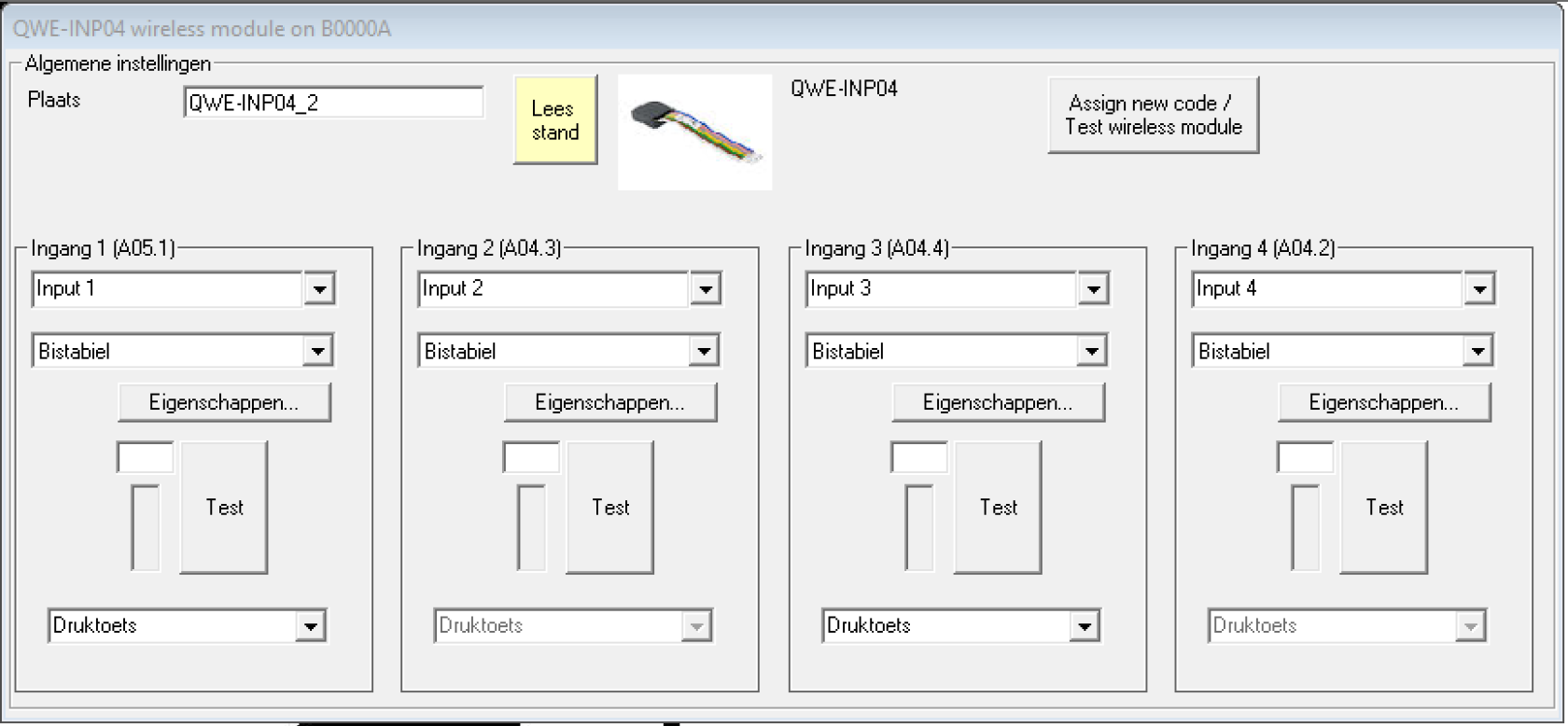

Het toekennen van een Easywave-moduyle gebeurt op een eenvoudige manier. Bij deze module is het echter belangrijk dat je eerst selecteert of je druktoetsen of langdurig contacten (Normaal open, Normaal gesloten of schakelaars) aangesloten hebt. Bovenstaand scherm toont de configuratie van 4 druktoetsen. het scherm hieronder toont de configuratie van 2 langdurig inputcontacten. Wanneer je op de knop “Assign new code” klikt en je bedient een van de ingangen, dan wordt de draadloze module gekoppeld.
