Qbus draadloze Zigbee relais
- Zigbee draadloze koppeling: Verbind draadloos met het Qbus-systeem via de QWI/ZB-interface (apart verkrijgbaar)
- Schakel draadloos verlichting en kleine vermogens slim aan.
- Past moeiteloos in standaard inbouwdozen
- Perfect voor uitbreiding van bestaande installaties
- Statusherstel na stroomonderbreking: herneemt laatste relaispositie.
Veelgestelde vragen
-
Hoe leest men een bestaande configuratie uit?
Naargelang het type controller is dit een totaal andere procedure.
- Voor de CTD controllers gaat dit als volgt:
In de SMIII via “Bestand” of “Hulpprogramma’s/Setup/SD-kaart” klik je op “Herstel QDB van SD”.
Na de bevestiging kies je de naam en locatie waar het bestand moet bewaard worden. De gezipte QDB file wordt dan uit de SD kaart van de CTD gelezen en bewaard. Bij een positief antwoord op de vraag “Unzip en open restored QDB?” zijn alle gegevens dan onmiddellijk beschikbaar. Indien de gegevens waarmee je nog bezig was niet verstuurd of bewaard werden, dan krijg je eerst nog wel een melding om dit alsnog te doen.
- Voor een CTL controller volg je volgende procedure:
Omdat deze controller nog niet voorzien is van een groot geheugen, kunnen slechts beperkte gegevens gerecupereerd worden. O.a. de namen zijn afgekort op 12 karakters en serienummers zitten nergens gestockeerd.
Een eerste stap is dus via de SMII het intypen van ALLE serienummers via “Bestand/Modules”. Deze 6-cijferige serienummers zijn op elke module (DIN-rail, schakelaar, detector, …) terug te vinden. Voor de SWC0x schakelaars werd er wel een extra mogelijkheid voorzien om deze via “Zoek naar modules” hun serienummer te laten uitsturen.
Wanneer je daarna op de ‘pijl naar beneden’ klikt, kan je al deze beperkte gegevens uitlezen.
-
Gebruik steeds de meest recente software voor configuratie.
Het is steeds aan te raden de meest recente versie te gebruiken. Hierin worden steeds de nieuwste modules ondersteund en werden ook alle gekende bugs opgelost.
Indien je bvb een serienummer intypt en de juiste module info verschijnt niet, dan zal je vermoedelijk niet met de meest recente software werken.
Een nieuwere versie zal steeds de oudere files (.QDB) kunnen openen, zonder gegevensverlies.
De nieuwste System Manager software, bijhorende handleiding en versiebeheer vind je in het kenniscentrum.
Bediening
Bedieningen via Qbus Contol
-
Aan / Uit
De contacten van deze schakelmodule kan je via Qbus Control AAN of UIT zetten.
Met het grafiek symbool in de rechter bovenhoek kan je de historische data raadplegen.
- 24 uur: Hier zie je de status van deze I/O voor de laatste 24 uur.
- 7 dagen: Hier zie je de status van deze I/O voor de laatste 7 dagen. Je ziet ook meteen welke dag deze uitgang het langst en het kortst heeft aan gestaan. Door te tikken op een dag kan je in detail zien hoelang deze uitgang heeft aan gestaan.
- 30 dagen: Hier zie je de status van deze I/O voor de laatste 30 dagen. Je ziet ook meteen welke dag deze uitgang het langst en het kortst heeft aan gestaan. Door te tikken op een dag kan je in detail zien hoelang deze uitgang heeft aan gestaan.
-
Technische info voor installateurs
-
Functiebeschrijving
De QWZ-REL02/230 is een onderdeel van het draadloos gamma van Qbus. Zo kan je ook in een traditioneel bekabelde installatie, een Qbus systeem realiseren. De QWZ-REL02/230 is een tweevoudig relaismodule met draadloze sturing via het Zigbee protocol. De QWZ-REL02/230 kan ingebouwd worden in een standaard inbouwdoos en is ontworpen om kort bij de drukknoppen te worden gemonteerd. Deze module kan kleine vermogens schakelen zoals verlichtingstoestellen.
De QWZ-REL02/230 kan nadat deze via het uniek serienummer is toegevoegd in SMIII, via de ingebouwde drukknop gelinkt worden aan de Qbus Wireless Interface met Zigbee-protocol (QWI/ZB). Er is een groene LED voorzien voor de weergave van de configuratiestatus. Daarnaast kan je de relais ook rechtstreeks bedienen via 1 of 2 onder spanning staande aan te sluiten drukknoppen. De twee relaiscontacten schakelen rechtstreeks de aangesloten spanning naar de aangesloten verbruiker(s).
Indien er een spanningsloos contact gewenst is of een zwaar vermogen geschakeld moet worden, dien je een extra relais/contactor te voorzien, die door deze module wordt bekrachtigd. De ingangen zijn dus steeds gekoppeld aan de twee relaisuitgangen. De ingangen kan je niet gebruiken voor de activatie van sferen of van andere modes dan de modes die compatibel zijn met relaisuitgangen.
Dankzij de koppeling met de Qbus controller via de QWI/ZB, zijn er tal van toepassingen en configuraties mogelijk. Zo wordt het mogelijk om gebruik te maken van diverse bedieningsmogelijkheden binnen het Qbus systeem, maar ook online met bij voorbeeld Qbus Control.
Het Zigbee relais kan voordat deze is gekoppeld aan de QWI/ZB, al functioneren met rechtstreeks aangesloten drukknoppen, maar zal dan enkel een bistabiele functie ondersteunen. Ook wanneer de module zich buiten het bereik van het Zigbee netwerk bevindt, zal deze enkel een bistabiele functie ondersteunen.
-
Technische gegevens
Algemene specificaties
- Voeding: 100-240V AC / 50 Hz
- Maximale kabellengte en afstand tot aangesloten drukknoppen of schakelaars: 50cm
- Modulatie codering: FSK
- Draadloos protocol: Zigbee 3.0
Bereik van en naar QWI/ZB:
Vrij veld: 50m
In gebouwen: 20m
- Omgevingstemperatuur: -20°C tot 60°C
- Maximale vochtigheid: 93%, geen condensatie
- Maximale installatiehoogte: 2.000 meter boven zeespiegel
Maximaal geschakeld vermogen
Type Maximaal vermogen Resistief (Gloeilamp, halogeenlamp, ...)
6A / 1380VA
Inductief (Halogeen met transformator minimum 85% belast)
2.6A / 600VA
Niet-gecompenseerde of serie-gecompenseerde fluorescentielampen met ferromagnetische ballast)
2.6A / 690VA
Parallel gecompenseerde fluorescentielampen met ferromagnetische ballast)
2.6A / 600VA
Capacitief EB (elektronische ballast, elektronische transformator)
4A / 920VA
Fysische specificaties
- Beschermingsgraad: IP20
- Afmetingen: 45x39x19 mm
CE Markering
- Qbus verklaart dat dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen.
- De EU-conformiteitsverklaring kan geraadpleegd worden op onze website www.qbus.be.
- verkrijgbaar.
-
Dimensionering
![QWZ REL02230 afmetingen]()
-
Verklaring symbolen
![Symbool dubbele isolatie 229x50 fit 300dpi]()
Apparatuur waarbij de bescherming tegen het risico van elektrisch contact niet alleen gebaseerd is op basisisolatie, maar ook op aanvullende bescherming zoals dubbele isolatie of versterkte isolatie. Er is geen mogelijkheid tot aarding.
![Symbool gevaar aandachtig lezen 229x50 fit 300dpi]()
Voordat u het apparaat aansluit, is het verplicht om de handleiding van het betreffende product te lezen. ISO7000-0434
![Symbool gevaarlijke spanning 229x50 fit 300dpi]()
Netaansluiting (230V) op de voedingsconnector. IEC 60417-5036
![Symbool CE keuring 229x50 fit 300dpi]()
CE-conformiteit. Alle conformiteitsverklaringen zijn verkrijgbaar op aanvraag.
-
Garantiebepaling
Standaard Garantieperiode : 2 jaar vanaf leverdatum. De garantie geldt niet langer indien de module geopend werd! Defecte modules moeten vrij van zegel opgestuurd worden met een beschrijving van het defect naar onze servicedienst:
QBUS N.V. Joseph Cardijnstraat 19, 9420 Erpe-Mere, Belgium
T +32 53 60 72 10 - F +32 53 60 72 19
Email: [email protected]
Algemeen
-
Veiligheidsvoorschriften
Lees de volledige handleiding vooraleer de module te installeren en te activeren.
OPGELET
- De module mag niet geopend worden. De garantie vervalt indien de module geopend wordt!
- Sluit geen grotere vermogens aan!. Respecteer het aangegeven vermogen op het toestel.
- Voorzie de nodige beveiliging tegen overbelasting en kortsluiting.
- Zorg ervoor dat er geen interferentie is met de draadloze connectie. Installeer de module niet in een verdeelkast, in een metalen behuizing, in de directe nabijheid van grote metalen voorwerpen.
- Respecteer ten aller tijde de elektrische regelgevingen.
- Qbus is niet verantwoordelijk voor gebeurlijke schade ten gevolge van een verkeerde handeling of verkeerd gebruik van de module.
Installeren en bekabelen
-
Plaatsing
Plaats de QWZ-REL02/230 in een geschikte brandvrije en droge behuizing, zoals een inbouwdoos of verbinddoos. Er moet minstens 10mm vrije ruimte zijn rondom de module, zodat de module voldoende warmte kan afgeven.
OPGELET! Zorg dat je vooraleer de module onbereikbaar wordt, deze koppelt met de QWI/ZB!
-
Voeding
De module werkt op een spanning van 100Vac-240Vac, en moet beveiligd zijn door een tweepolige automatische zekering van maximum C6A. Verwijder ongeveer 5mm isolatie van de geleider en schroef de geleider in de connectoren N-L. Sluit de eerste belasting aan op Q1, de tweede op Q2. Indien gewenst, kunnen er drukknoppen op ingangen S1 en S2 worden aangesloten.
-
Probleem oplossen
Als de ontvanger niet reageert op deze module:
- Controleer of de draadloze connectie in de installatie niet verstoord wordt tussen deze module en de QWI/ZB.
- Controleer de configuratie van de QWI/ZB en of de link met deze module nog actief is.
- Controleer of andere draadloze toestellen met dezelfde frequentie of die in de directe buurt hiervan werken de werking van dit product niet verstoren.
- Indien de afstand tussen de module en de QWI/ZB te groot is, dien je de module dichterbij de QWI/ZB te brengen om deze te kunnen koppelen.
Indien de module ongewenste werking vertoond:
- De module schakelt aan of uit op een verkeerd moment.
- Het relais trekt voor een korte tijd aan en valt vanzelf terug af.
- De module reageert niet op om het even welke bediening en er is zeker een goede ontvangst tussen QWI/ZB en deze module.
Probeer dan zeker om de module te resetten en opnieuw te koppelen met de QWI/ZB met behulp van System Manager III.
Aansluitschema
-
Aansluitschema
![QWZ REL Top top met lampen en drukknoppen]()

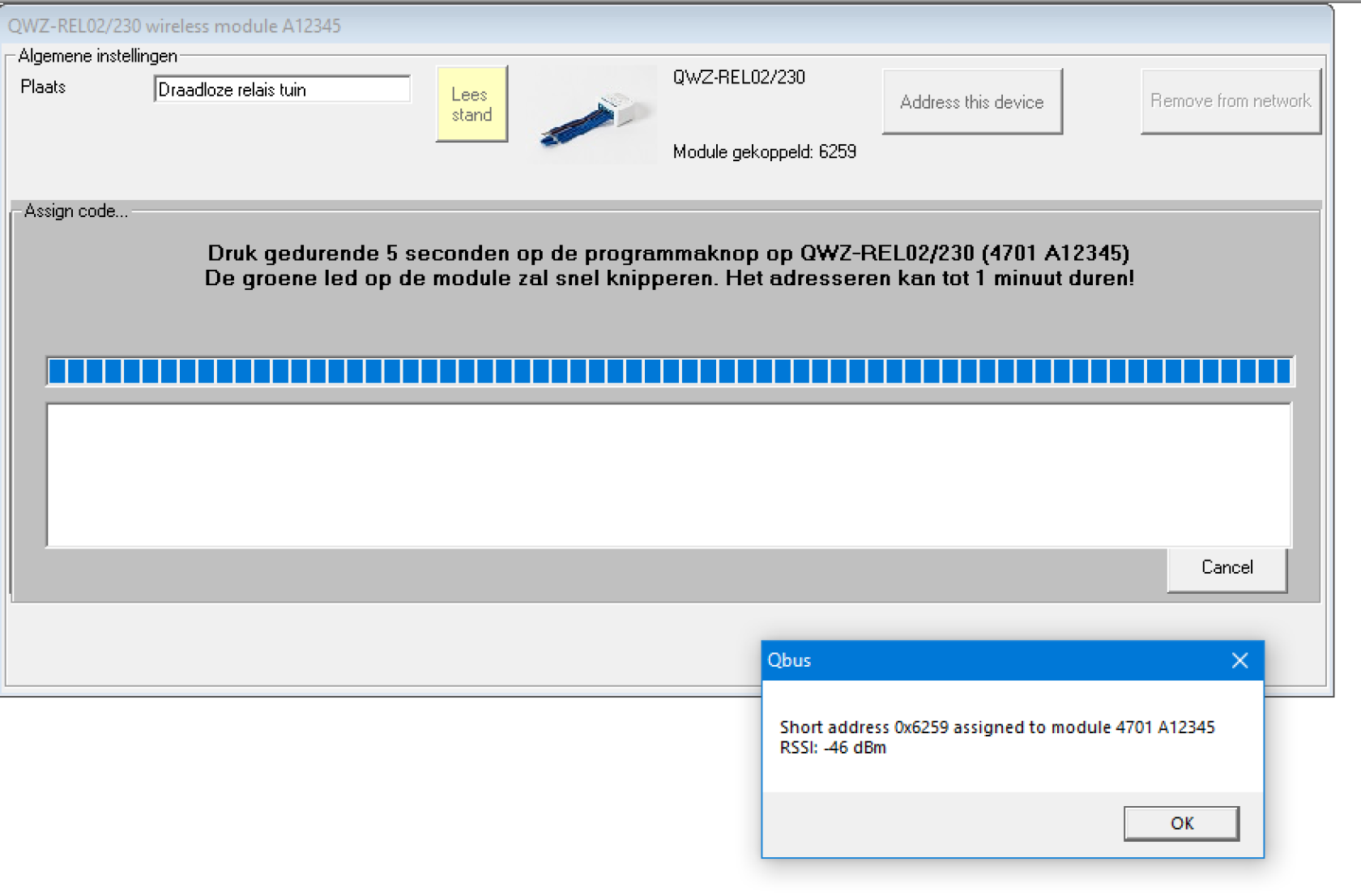

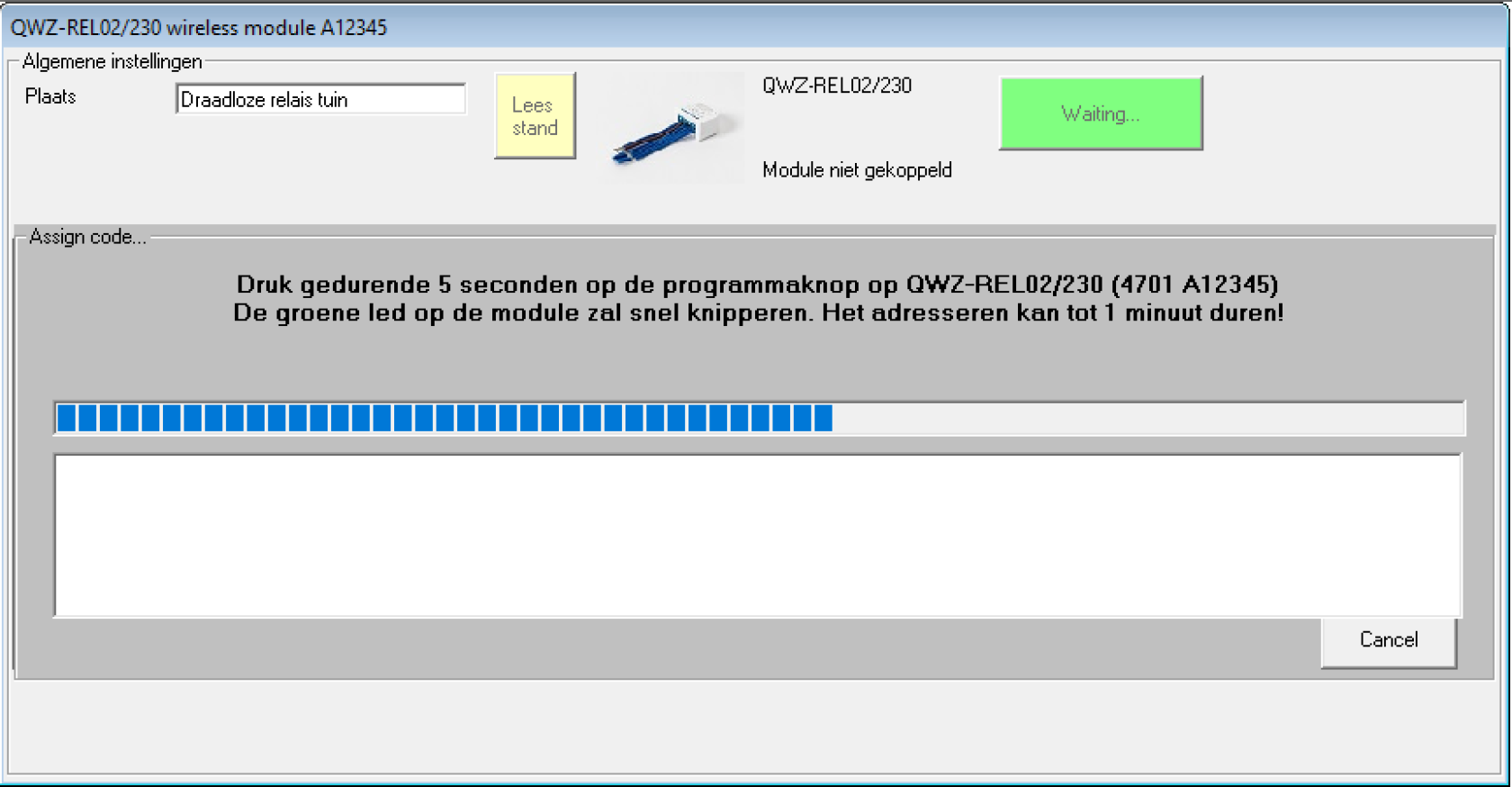

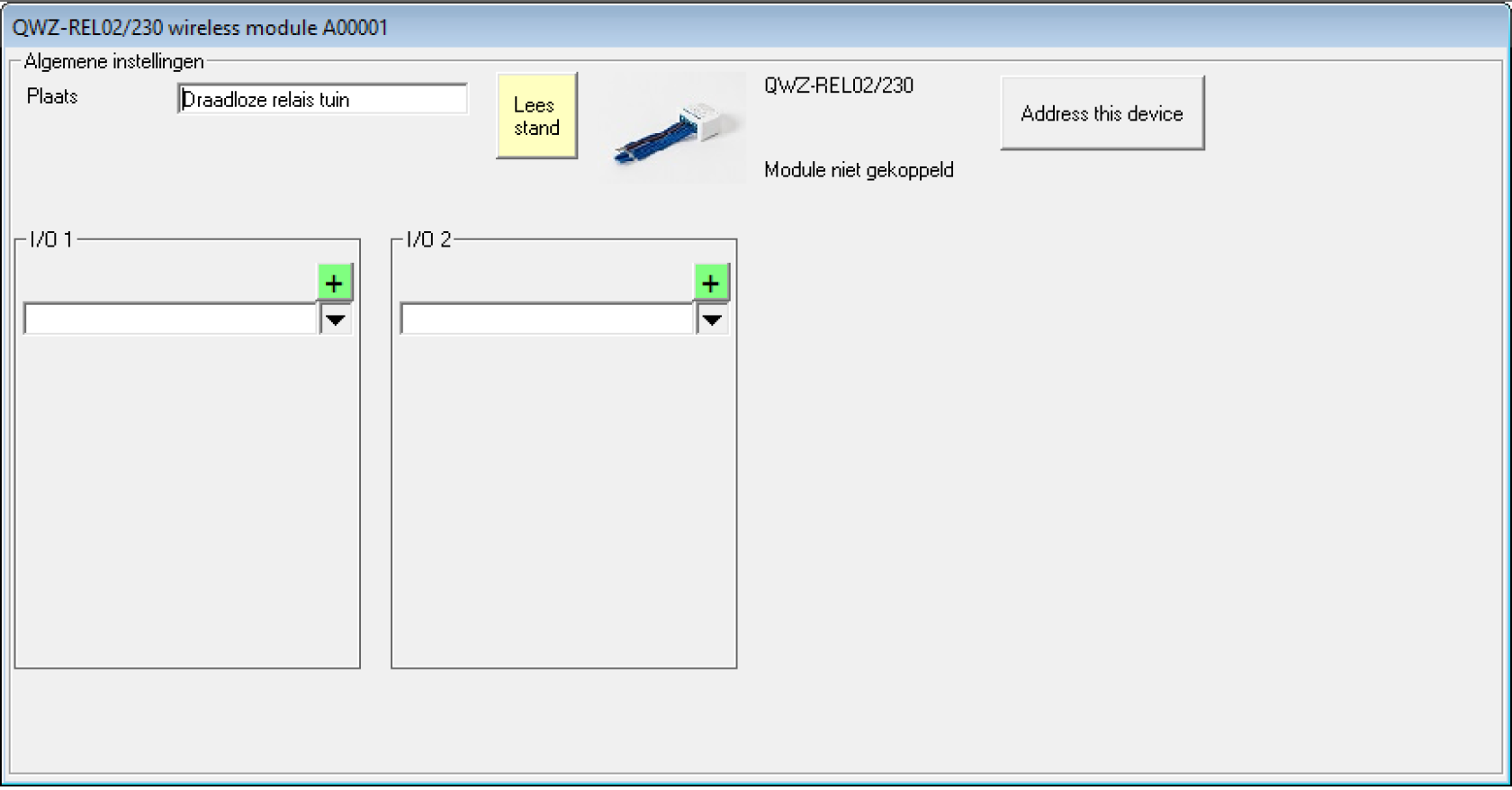

Het koppelen van dit toestel zal volgend scherm weergeven:
Na het bedienen van de module, zoals vermeld in de bovenstaande tekst, zal deze proberen zich te koppelen met de wireless interface. Zorg er dus voor dat die dus binnen het zendbereik zit van de interface of een andere gevoede draadloze module die al in het Zigbee®-netwerk zit!
Na een tijdje zal dan volgende scherm verschijnen:
Hierop is het toegekende 'short address' zichtbaar alsook de signaalsterkte (RSSI die uitgedrukt wordt in dBm).
Grotere negatieve getallen duiden een slechter signaal aan. Tussen 0dBm en -60dBm is de communicatie gegarandeerd. Signalen tussen -60dBm en -80dBm zijn zwakker en signalen kleiner dan -80dBm dienen vermeden te worden. Wanneer “(---)” getoond wordt, betekent dit dat er geen ontvangst meer is. Alle modules die via meshing (dus niet rechtstreeks met de Hub) verbonden zijn, tonen ook (---) maar zullen wel werken.

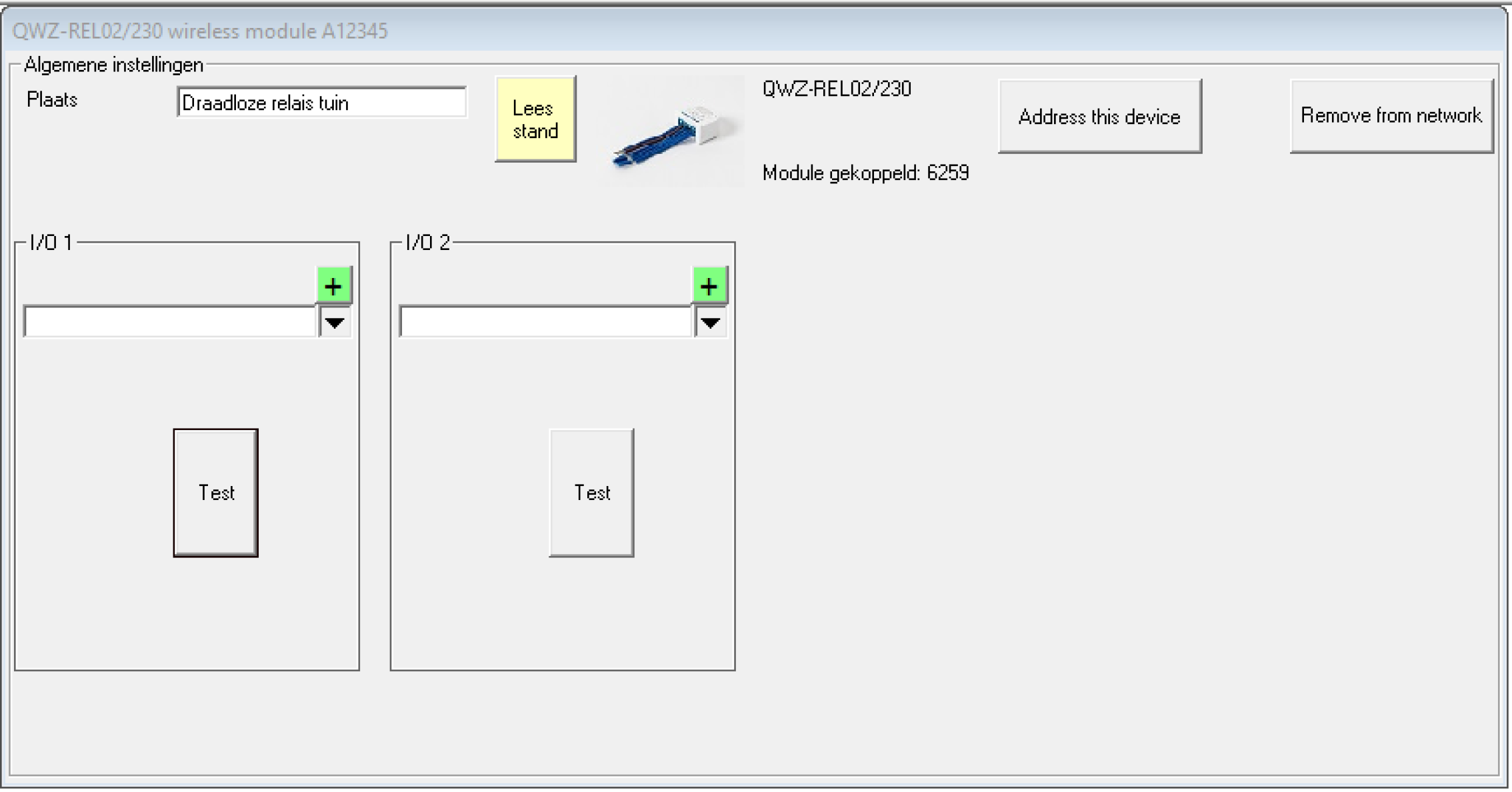

Zolang er geen I/O’s toegekend zijn aan de module en deze data nog niet verstuurd werd, zullen de testknoppen een toggle-commando uitzenden. Met deze eerste test kan je dan nakijken of beide relais vlot aan en uit schakelen.

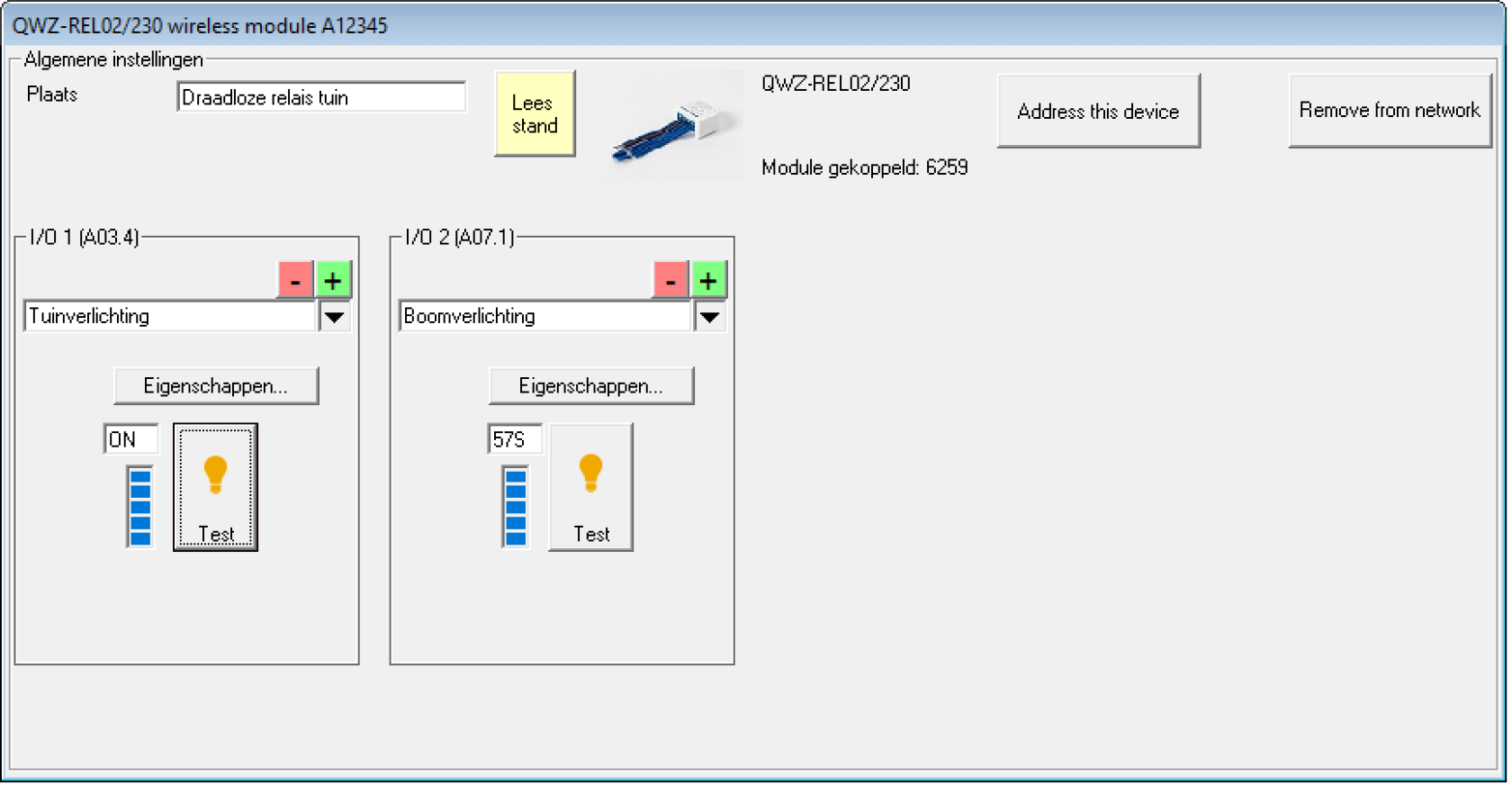

Nadat je alle nieuwe gegevens verstuurd hebt, zullen de testknoppen de (bistabiele) I/O in de controller bedienen. De controller stuurt de data dan door naar alle gekoppelde modules.
De knop ‘Remove from network’ zal na bevestiging de opdracht op het wireless netwerk uitsturen om de module los te koppelen van de wireless interface. Zelfs indien de module niet kon bereikt worden, zal het short address uit de lijst van geconnecteerde modules verwijdert worden zodat de I/O’s op die module niet meer kunnen aangestuurd worden.
OPGELET:
Indien u de ingangen van deze module gebruikt, dan zal deze onmiddellijk de bijhorende relais omschakelen en deze status ook doorgeven naar de CTD. Ook I/O’s van het type Timer (1, 2 en 3) worden dan AAN of UIT gezet.
Wanneer de I/O een uitgangscontact van een thermostaatadres bedient (verwarming, koeling, …), dan mag de ingang op de module niet gebruikt worden. Deze zal namelijk de instelling van de thermostaat verminken!
