Qbus draadloze Zigbee thermostaat
- Zigbee draadloze koppeling: Verbind draadloos met het Qbus-systeem via de QWI/ZB-interface (apart verkrijgbaar)
- Regelt verwarming, koeling én ventilatorsnelheid (3 standen)
- Compatibel met verschillende soorten verwarmings- en koelsystemen dankzij potentiaalvrije contacten
- Gebruiksvriendelijke bediening met verlicht display
- Eenvoudige installatie: past in standaard inbouwdoos (86x86x10mm)
Veelgestelde vragen
-
Hoe leest men een bestaande configuratie uit?
Naargelang het type controller is dit een totaal andere procedure.
- Voor de CTD controllers gaat dit als volgt:
In de SMIII via “Bestand” of “Hulpprogramma’s/Setup/SD-kaart” klik je op “Herstel QDB van SD”.
Na de bevestiging kies je de naam en locatie waar het bestand moet bewaard worden. De gezipte QDB file wordt dan uit de SD kaart van de CTD gelezen en bewaard. Bij een positief antwoord op de vraag “Unzip en open restored QDB?” zijn alle gegevens dan onmiddellijk beschikbaar. Indien de gegevens waarmee je nog bezig was niet verstuurd of bewaard werden, dan krijg je eerst nog wel een melding om dit alsnog te doen.
- Voor een CTL controller volg je volgende procedure:
Omdat deze controller nog niet voorzien is van een groot geheugen, kunnen slechts beperkte gegevens gerecupereerd worden. O.a. de namen zijn afgekort op 12 karakters en serienummers zitten nergens gestockeerd.
Een eerste stap is dus via de SMII het intypen van ALLE serienummers via “Bestand/Modules”. Deze 6-cijferige serienummers zijn op elke module (DIN-rail, schakelaar, detector, …) terug te vinden. Voor de SWC0x schakelaars werd er wel een extra mogelijkheid voorzien om deze via “Zoek naar modules” hun serienummer te laten uitsturen.
Wanneer je daarna op de ‘pijl naar beneden’ klikt, kan je al deze beperkte gegevens uitlezen.
-
Gebruik steeds de meest recente software voor configuratie.
Het is steeds aan te raden de meest recente versie te gebruiken. Hierin worden steeds de nieuwste modules ondersteund en werden ook alle gekende bugs opgelost.
Indien je bvb een serienummer intypt en de juiste module info verschijnt niet, dan zal je vermoedelijk niet met de meest recente software werken.
Een nieuwere versie zal steeds de oudere files (.QDB) kunnen openen, zonder gegevensverlies.
De nieuwste System Manager software, bijhorende handleiding en versiebeheer vind je in het kenniscentrum.
Bediening
Bedieningen via Qbus Contol
-
Thermostaat
Via System Manager kan je op elke contact van deze module een Thermostaat uitgang leggen. Deze thermostaat kan je dan eenvoudig bedienen met Qbus Control.
Je kan onderaan een regime kiezen, dit zijn een aantal vooraf ingestelde temperaturen. Je kan er ook voor kiezen om zelf de temperatuur in te stellen door omhoog/omlaag te vegen.
Aan de linkerkant zie je de gemeten temperatuur, aan de rechterkant de ingestelde.
Met het grafiek symbool in de rechter bovenhoek kan je de historische data raadplegen.
- 24 uur: Hier zie je de status van deze I/O voor de laatste 24 uur. De lijn toont jou het verloop van de gemeten temperatuur, de staafjes tonen de ingestelde temperatuur.
- 7 dagen: Hier zie je de status van deze I/O voor de laatste 7 dagen. De lijn toont jou het verloop van de gemeten temperatuur,
- 30 dagen: Hier zie je de status van deze I/O voor de laatste 30 dagen. De lijn toont jou het verloop van de gemeten temperatuur,
-
Technische info voor installateurs
-
Functiebeschrijving
De QWZ-TH is een 230V gevoede kamerthermostaat dat kan gelinkt worden aan de Qbus Wireless Interface met Zigbee- protocol (QWI/ZB). Dankzij de koppeling met de Qbus controller via de QWI/ZB, zijn er tal van toepassingen en configuraties mogelijk.
De kamerthermostaat QWZ-TH heeft de gebruikelijke functies om temperatuur te regelen, maar kan ook de ventilatiesnelheid van een ventilator regelen.
Er zijn 3 relaiscontacten geïntegreerd voor de rechtstreekse aansturing van een ventilator met 3 standen. Daarnaast is er een potentiaal vrij contact voor verwarmen en een potentiaal vrij contact voor de koeling.
-
Technische gegevens
Algemene specificaties
- Voeding: 90 - 230Vac; 50/60Hz – maximumbescherming C2A/2P
- Accuraatheid temperatuur: 0.5 °C
- Weergave bereik kamertemperatuur: 0–50°C
- Regelbereik kamertemperatuur: 5-35°C
- Stockage omgevingstemperatuur: -10°C tot 60°C
- Frequentie: 2.4GHz
- Draadloos communicatie protocol: Zigbee
- Maximale installatiehoogte: 2.000 meter boven zeespiegel
Afstanden Zigbee RF-signaal tot volgende actieve deelnemer:
- Binnen gebouw en zelfde verdiep: 15m
- Binnen gebouw naar ander verdiep: 10m
- Open lucht: 50m
Fysische specificaties
- Beschermingsgraad: IP20
- Buitenafmetingen: 86x86x10mm
- Inbouwdiepte: 35mm (+ diepte nodig voor aansluiten draden!)
- Geschikt voor inbouwdozen met schroefbevestiging
CE Markering:
- Qbus verklaart dat dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen.
- De EU-conformiteitsverklaring kan geraadpleegd worden op onze website www.qbus.be.
-
Verklaring symbolen
![Symbool Dubbele isollatie]()
Apparatuur waarbij de bescherming tegen het risico van elektrisch contact niet alleen gebaseerd is op basisisolatie, maar ook op aanvullende bescherming zoals dubbele isolatie of versterkte isolatie. Er is geen mogelijkheid tot aarding.
![Symbool Gevaar Aandachtig lezen]()
Voordat u het apparaat aansluit, is het verplicht om de handleiding van het betreffende product te lezen. ISO7000-0434
![Symbool Gevaarlijke spanning]()
Netaansluiting (230V) op de voedingsconnector. IEC 60417-5036
![Symbool CE]()
CE-conformiteit. Alle conformiteitsverklaringen zijn verkrijgbaar op aanvraag.
-
Garantiebepaling
Standaard Garantieperiode : 2 jaar vanaf leverdatum.
De garantie geldt niet langer indien de module geopend werd!
Defecte modules moeten vrij van zegel opgestuurd worden met een beschrijving van het defect naar onze servicedienst:
QBUS N.V.
Joseph Cardijnstraat 19
9420 Erpe-Mere
Belgium
T +32 53 60 72 10
F +32 53 60 72 19
Email: support@qbus.be
Algemeen
-
Veiligheidsvoorschriften
Lees de volledige handleiding vooraleer de module te installeren en te activeren.
OPGELET
- De module moet geïnstalleerd, opgestart en onderhouden worden door een erkende elektrische installateur in overeenstemming met de geldende legale voorschriften van het land.
- Vooraleer aan de QWZ-TH te werken moet de spanning afgezet worden.
- De module moet geplaatst worden in een geschikte inbouwdoos met schroefbevestiging.
- De module mag niet geopend worden. De garantie vervalt indien de module geopend wordt!
Installeren en bekabelen
-
Plaatsing
Montage advies:
Plaats de thermostaat buiten het bereik van zonlicht.
Plaats bij voorkeur in een binnenmuur
- Vermijd luchtcirculatie aan de achterzijde van de thermostaat.
- Installatiehoogte 150cm van vloerpas
- De bevestigingsvijsjes dienen horizontaal te zijn voorzien
-
Voeding
OPGELET : ONDERBREEK DE STROOMVOORZIENING NAAR DE MODULE VOORALEER AAN DE MODULE TE WERKEN.
Een tweepolige automatische zekering van maximum 6A moet op de modulevoeding van 230Vac aangesloten worden. Verwijder ongeveer 5mm isolatie van de geleider en schroef de geleider in de connector L-N.
-
Probleem oplossen
Als de QWZ-TH de bediening vanuit het Qbus-systeem niet volgt, of de wijziging via de QWZ-TH niet meer gesynchroniseerd wordt met het Qbus systeem:
- Controleer de configuratie van de QWI/ZB en of de link met deze module nog actief is. De connectie kan per ongeluk zijn gewist door foute handelingen op de thermostaat QWZ-TH
Indien de module niet functioneert:
- Het display licht niet op bij bedienen => spanning controleren

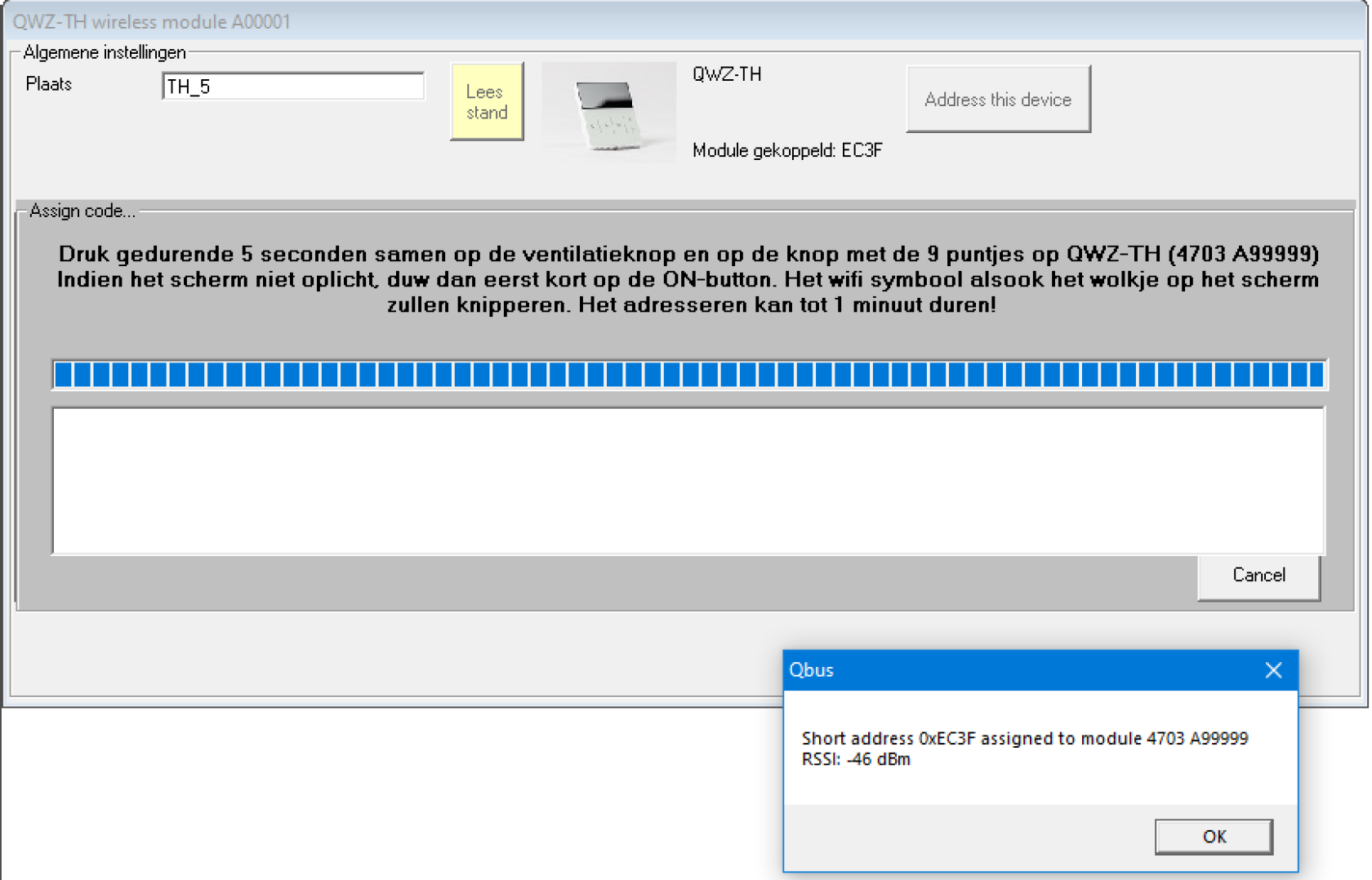

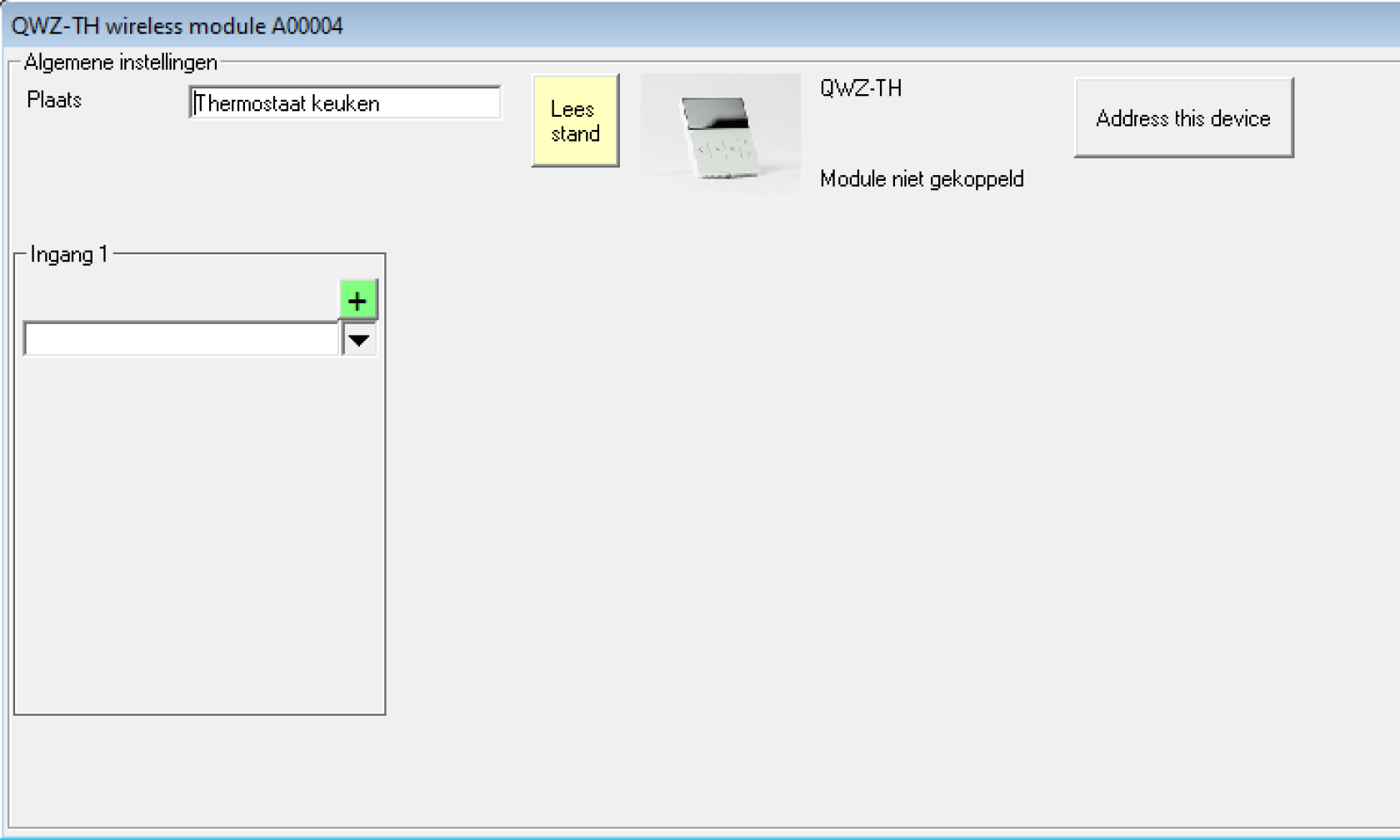

Naar analogie met de QWZ-REL02/230 kan deze module op een gelijkaardige manier gekoppeld worden via de knop “Address this device”:
Bij het toekennen van een Thermostaat-I/O is het hier ook belangrijk om aan te duiden of deze thermostaat als temperatuursensor moet werken.
Wanneer je het knopje “TH -> CTD” aan vinkt dan zal deze module zijn gemeten temperatuur doorgeven aan de controller. Deze optie mag dus slechts op 1 module ingeschakeld worden!
Een Thermostaat-I/O mag wel aan meerdere thermostaatkranen toegekend worden. Deze zullen allemaal de zelfde temperatuurinstelling volgen.

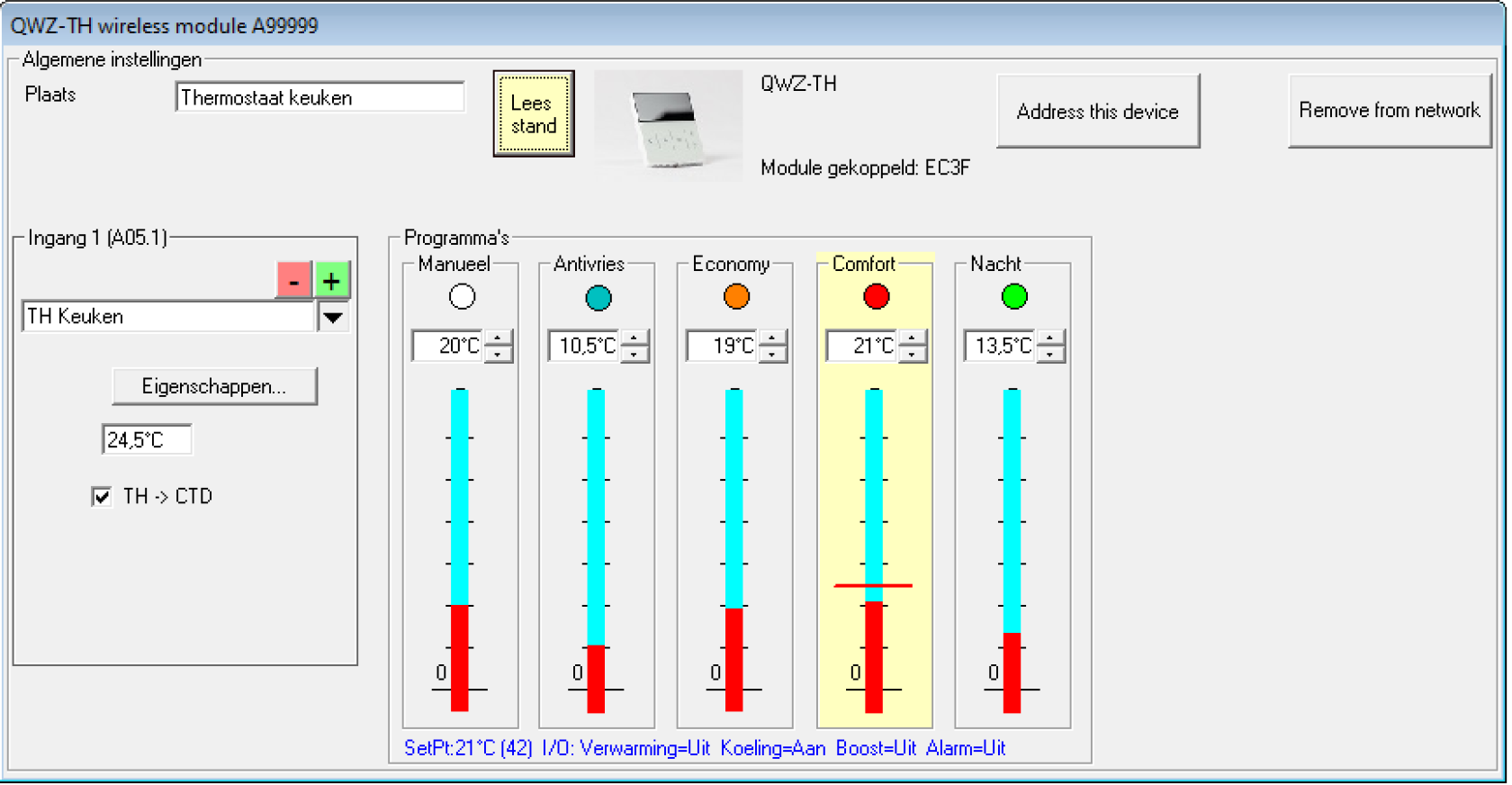

Zoals in bovenstaande figuur is te zien, wordt bij “Lees stand” de gemeten temperatuur alsook het huidige programma, de gewenste temperatuur en de status van de thermostaatuitgangen weergegeven.
De knop ‘Remove from network’ zal na bevestiging de opdracht op het wireless netwerk uitsturen om de module los te koppelen van de wireless interface. Zelfs indien de module niet kon bereikt worden, zal het short address uit de lijst van geconnecteerde modules verwijdert worden zodat de I/O op die module niet meer kan aangestuurd worden.
