Qbus draadloos Zigbee BE/FR stopcontact
- Zigbee draadloze koppeling: Verbind draadloos met het Qbus-systeem via de QWI/ZB-interface (apart verkrijgbaar)
- Plug and play: Schakel het toestel eenvoudig aan/uit via de ingebouwde knop of via Qbus Control
- Schakelt tot 16A: ideaal voor verlichting, keukentoestellen,…
- Ingebouwd energiemetingsysteem zorgt voor slim energiebeheer
- Compatibel met elk Belgisch stopcontact
Veelgestelde vragen
-
Hoe leest men een bestaande configuratie uit?
Naargelang het type controller is dit een totaal andere procedure.
- Voor de CTD controllers gaat dit als volgt:
In de SMIII via “Bestand” of “Hulpprogramma’s/Setup/SD-kaart” klik je op “Herstel QDB van SD”.
Na de bevestiging kies je de naam en locatie waar het bestand moet bewaard worden. De gezipte QDB file wordt dan uit de SD kaart van de CTD gelezen en bewaard. Bij een positief antwoord op de vraag “Unzip en open restored QDB?” zijn alle gegevens dan onmiddellijk beschikbaar. Indien de gegevens waarmee je nog bezig was niet verstuurd of bewaard werden, dan krijg je eerst nog wel een melding om dit alsnog te doen.
- Voor een CTL controller volg je volgende procedure:
Omdat deze controller nog niet voorzien is van een groot geheugen, kunnen slechts beperkte gegevens gerecupereerd worden. O.a. de namen zijn afgekort op 12 karakters en serienummers zitten nergens gestockeerd.
Een eerste stap is dus via de SMII het intypen van ALLE serienummers via “Bestand/Modules”. Deze 6-cijferige serienummers zijn op elke module (DIN-rail, schakelaar, detector, …) terug te vinden. Voor de SWC0x schakelaars werd er wel een extra mogelijkheid voorzien om deze via “Zoek naar modules” hun serienummer te laten uitsturen.
Wanneer je daarna op de ‘pijl naar beneden’ klikt, kan je al deze beperkte gegevens uitlezen.
-
Gebruik steeds de meest recente software voor configuratie.
Het is steeds aan te raden de meest recente versie te gebruiken. Hierin worden steeds de nieuwste modules ondersteund en werden ook alle gekende bugs opgelost.
Indien je bvb een serienummer intypt en de juiste module info verschijnt niet, dan zal je vermoedelijk niet met de meest recente software werken.
Een nieuwere versie zal steeds de oudere files (.QDB) kunnen openen, zonder gegevensverlies.
De nieuwste System Manager software, bijhorende handleiding en versiebeheer vind je in het kenniscentrum.
Bediening
Bedieningen via Qbus Contol
-
Aan / Uit
De contacten van deze schakelmodule kan je via Qbus Control AAN of UIT zetten.
Met het grafiek symbool in de rechter bovenhoek kan je de historische data raadplegen.
- 24 uur: Hier zie je de status van deze I/O voor de laatste 24 uur.
- 7 dagen: Hier zie je de status van deze I/O voor de laatste 7 dagen. Je ziet ook meteen welke dag deze uitgang het langst en het kortst heeft aan gestaan. Door te tikken op een dag kan je in detail zien hoelang deze uitgang heeft aan gestaan.
- 30 dagen: Hier zie je de status van deze I/O voor de laatste 30 dagen. Je ziet ook meteen welke dag deze uitgang het langst en het kortst heeft aan gestaan. Door te tikken op een dag kan je in detail zien hoelang deze uitgang heeft aan gestaan.
-
Technische info voor installateurs
-
Functiebeschrijving
De QWZ-PPE/BE is een tussenstekker die tot 16A kan schakelen. Deze slimme stekker kan je gebruiken om een aangesloten toestel gemakkelijk aan- en uit te zetten. Zodra je de slimme stekker in een stopcontact steekt, kun je het aangesloten toestel lokaal aan- en uitzetten aan de hand van de knop op de stekker.
Als je je energieverbruik wilt visualiseren en wilt gebruikmaken van alle slimme Qbus-functies zoals Qbus Control smartphonebediening binnen of buiten de woning, kun je de slimme stekker draadloos verbinden met het Qbus systeem via de afzonderlijk verkrijgbare Qbus draadloze Interface met Zigbee protocol (QWI/ZB). Doordat de slimme stekker een eigen energiemeting heeft en gemakkelijk kan verplaatst worden, kan je met slechts een enkele stekker op verschillende locaties het energieverbruik van meerdere toestellen gaan meten.
Deze slimme stekker is een onderdeel van het Qbus draadloze gamma, waarmee je draadloze uitbreiding op het Qbus-systeem kan realiseren en/of een klassiek bekabelde installatie kan omvormen tot een slimme Qbus installatie.
De QWZ-PPE/BE kan gebruikt worden voor het schakelen van sfeerverlichting, huishoudtoestellen, keukenboiler…, in het kader van sferen, energiebesparing of omwille van veiligheid. De toepassingen zijn zeer ruim, daar deze in het volwaardige Qbus systeem worden opgenomen.
-
Technische gegevens
Algemene specificaties
- Voeding: 100-240Vac, 50/60 Hz
- Eigen verbruik:
- <1W standby
- <4W indien het relais ingeschakeld is en LED-indicatie brandt
- Maximale belasting: 16A / 230V AC
- Modulatie codering: FSK
- Draadloos protocol: Zigbee
- Operationele temperatuur: -10°C tot 35°C
- vochtigheid: 93%, geen condensatie
- Maximale installatiehoogte: 2.000 meter boven zeespiegel
Fysische specificaties
- Beschermingsgraad: IP20, EN60529
- Afmetingen: 79x68x35mm
- Gewicht: ongeveer 80g
Afstanden Zigbee RF-signaal QWZ-RAD tot volgende actieve deelnemer
- Binnen gebouw en zelfde verdiep: 20m bij normaal metselwerk.
- Binnen gebouw ander verdiep: 15m bij normaal metselwerk
- Open lucht: 50m
CE-markering
- Qbus verklaart dat dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen.
- De EU-conformiteitsverklaring kan geraadpleegd worden op onze website www.qbus.be.
-
Dimensionering
![PPE BE vooraanzicht afmetingen ingekleurd TF]()
-
Verklaring symbolen
![Symbool Dubbele isollatie]()
Apparatuur waarbij de bescherming tegen het risico van elektrisch contact niet alleen gebaseerd is op basisisolatie, maar ook op aanvullende bescherming zoals dubbele isolatie of versterkte isolatie. Er is geen mogelijkheid tot aarding.
![Symbool Gevaar Aandachtig lezen]()
Voordat u het apparaat aansluit, is het verplicht om de handleiding van het betreffende product te lezen. ISO7000-0434
![Symbool Gevaarlijke spanning]()
Netaansluiting (230V) op de voedingsconnector. IEC 60417-5036
![Symbool CE]()
CE-conformiteit. Alle conformiteitsverklaringen zijn verkrijgbaar op aanvraag.
-
Garantiebepaling
Standaard Garantieperiode : 2 jaar vanaf leverdatum.
De garantie geldt niet langer indien de module geopend werd!
Defecte modules moeten vrij van zegel opgestuurd worden met een beschrijving van het defect naar onze servicedienst:
QBUS N.V.
Joseph Cardijnstraat 19
9420 Erpe-Mere
Belgium
T +32 53 60 72 10
F +32 53 60 72 19
Email: support@qbus.be
Algemeen
-
Veiligheidsvoorschriften
Lees de volledige handleiding vooraleer de module te installeren en te activeren.
OPGELET
- De module mag niet geopend worden. De garantie vervalt indien de module geopend wordt!
- Sluit geen grotere vermogens aan op deze tussenstekker. Respecteer het aangegeven vermogen op het toestel.
- Qbus is niet verantwoordelijk voor gebeurlijke schade ten gevolge van een verkeerde handeling of verkeerd gebruik van de module.
- Enkel te koppelen op QWI/ZB! Niet op QWI/EW!
Installeren en bekabelen
-
Plaatsing
Steek de QWZ-PPE/BE in een passend stopcontact.
Opgelet! Zorg ervoor dat er geen interferentie is met de draadloze connectie. Installeer de module niet in een verdeelkast, in een metalen behuizing, in de directe nabijheid van grote metalen voorwerpen. Sommige posities in gebouwen, kunnen het normale Zigbee zend- en ontvangstbereik beperken (b.v. gewapend beton)
-
Voeding
De QWZ-PPE/BE is geschikt voor een netspanning van 230Vac en kan maximaal 16A schakelen.
-
Probleem oplossen
Indien de module ongewenste werking vertoont zoals:
- De module schakelt aan of uit op een verkeerd moment.
- Het relais trekt voor een korte tijd aan en valt vanzelf terug uit.
- De module reageert niet op om het even welke bediening en er is zeker een goede ontvangst tussen QWI/ZB en deze module.
Probeer dan zeker om de module eens te resetten en opnieuw te koppelen met de QWI/ZB met behulp van System Manager III.
Controleer ook volgende aspecten:
- Controleer of de draadloze connectie in de installatie niet verstoord wordt tussen deze module en de QWI/ZB.
- Controleer de configuratie van de QWI/ZB en of de link met deze module nog actief is.
- Controleer of andere draadloze toestellen met dezelfde frequentie of die in de directe buurt hiervan werken en de werking van dit product niet verstoren.

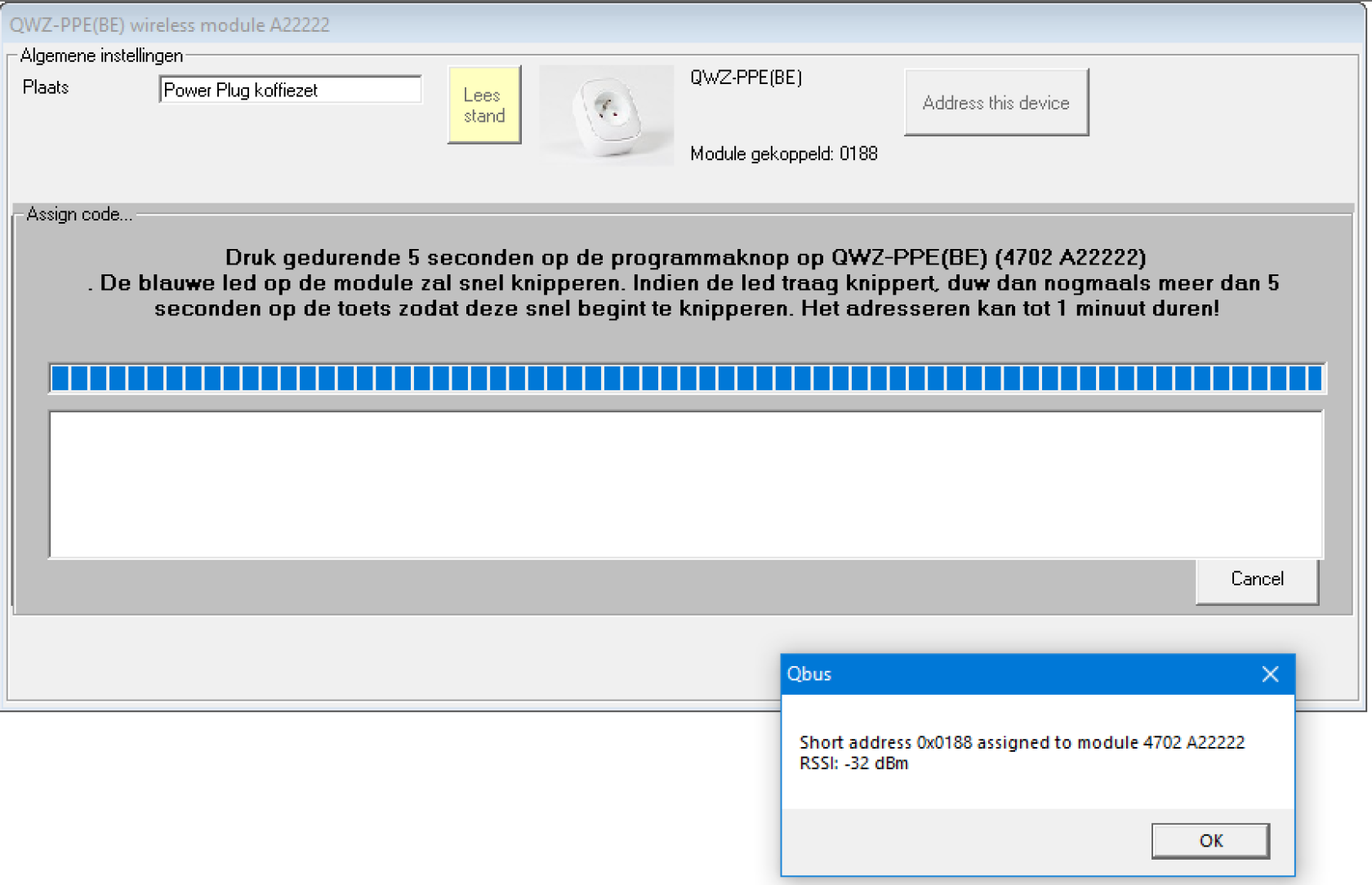

Naar analogie met de QWZ-REL02/230 kan deze module op een gelijkaardige manier gekoppeld worden.
Deze module bedient dan de I/O toegekend in de eerste kader en zal ook zijn vermogenmeting doorgeven naar de ingestelde I/O (type universeel). Deze heeft een meetbereik tot 3,8 kW met een resolutie van 0,1 W.

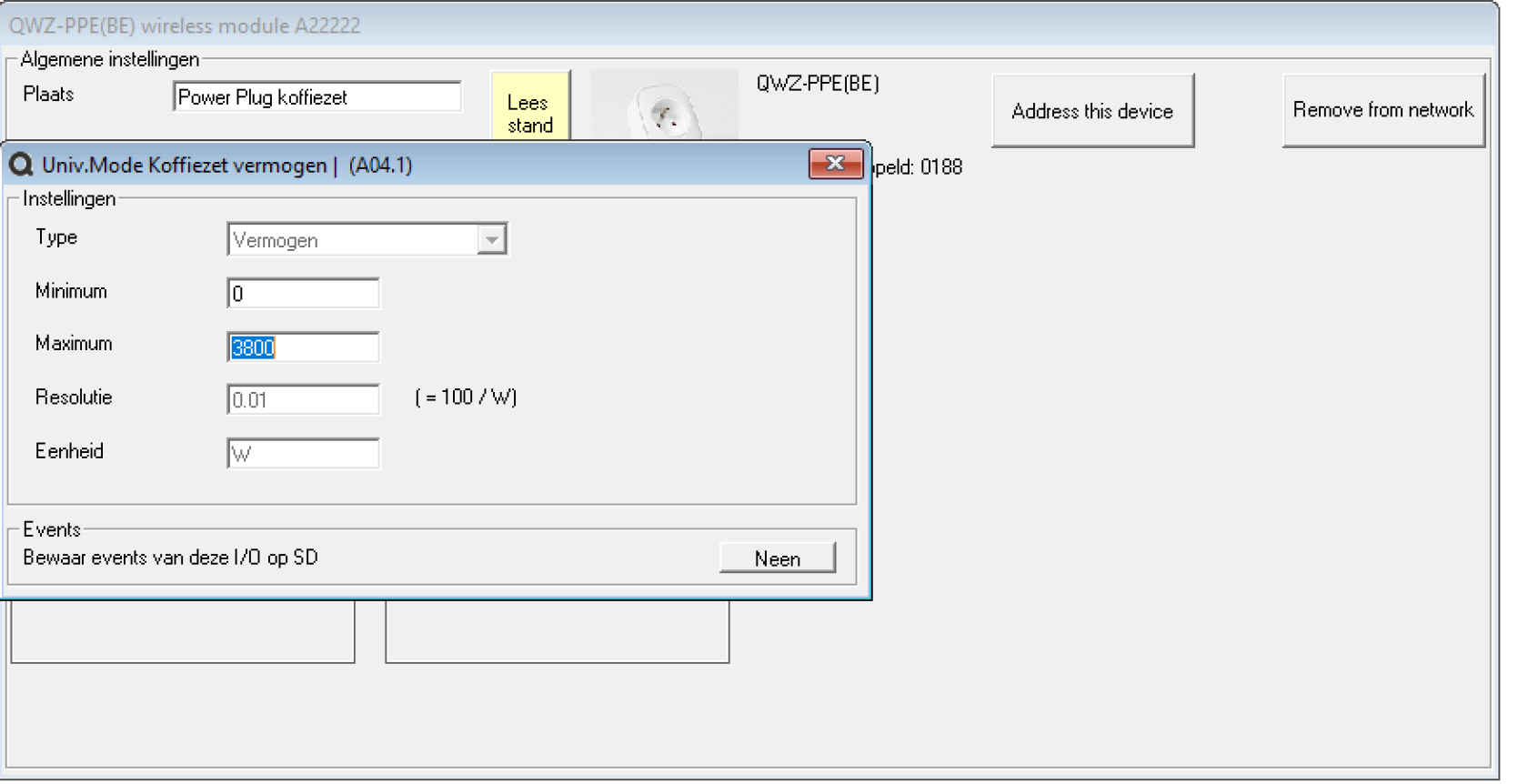

Heeft het toestel dat hierop ingeplugd is een veel kleiner maximum vermogen en wens je de grafiek op de Cloud aan passen, dan kan je dit via de knop ‘Eigenschappen’:
De knop ‘Remove from network’ zal na bevestiging de opdracht op het wireless netwerk uitsturen om de module los te koppelen van de wireless interface. Zelfs indien de module niet kon bereikt worden, zal het short address uit de lijst van geconnecteerde modules verwijdert worden zodat de I/O’s op die module niet meer kunnen aangestuurd worden.
OPGELET:
Indien u de druktoets van deze module gebruikt, dan zal deze onmiddellijk de relais omschakelen en deze status ook doorgeven naar de CTD. Ook I/O’s van het type Timer (1, 2 en 3) worden dan AAN of UIT gezet.
Wanneer de I/O een uitgangscontact van een thermostaatadres bedient verwarming, koeling, …), dan mag de toets op de module niet gebruikt worden. Deze zal namelijk de instelling van de thermostaat verminken!
